自動ネストライブラリ

dxfファイルにある単数あるいは複数の部品を配置するライブラリです。
配置画像は、HPGL/GPGL/dxf/aln等のカッティングマシン(レーザー、ナイフ、ウォーター)向けのコマンドファイルとして出力することができます。
全APIをWebAPIあるいはPythonクラスメソッドとして公開しています。
全ソースコード(ライブラリ、WebAPI、Pythonクラスを含む)にアクセス可能です。

特長

(1) 単一部品自動ネスト

単一部品を、ペアリング、回転した上で歩留まり良く長方形のワーク上に配置します。
参考：複数部品自動ネストは、不定形ワーク上に配置可能です。
10種の組み込みロジックを利用可能。ユーザー定義のロジックを最大5個、作成・指定可能。
10種の組み込みロジック+ユーザー定義の最大15のロジックから最高歩留まりのロジックを自動選択
±0度、±1度、±5度、無制限の回転制約の中で、最高歩留まりを得られる角度を選択

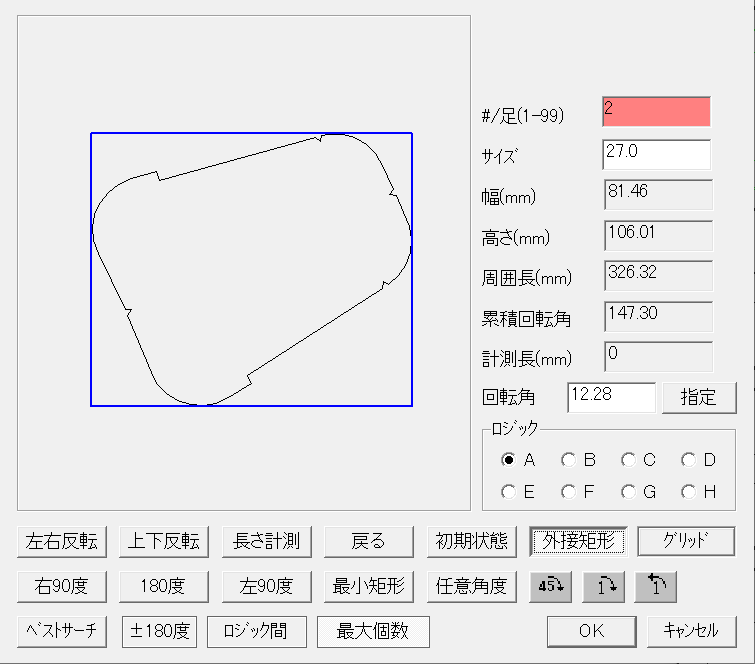

元の状態

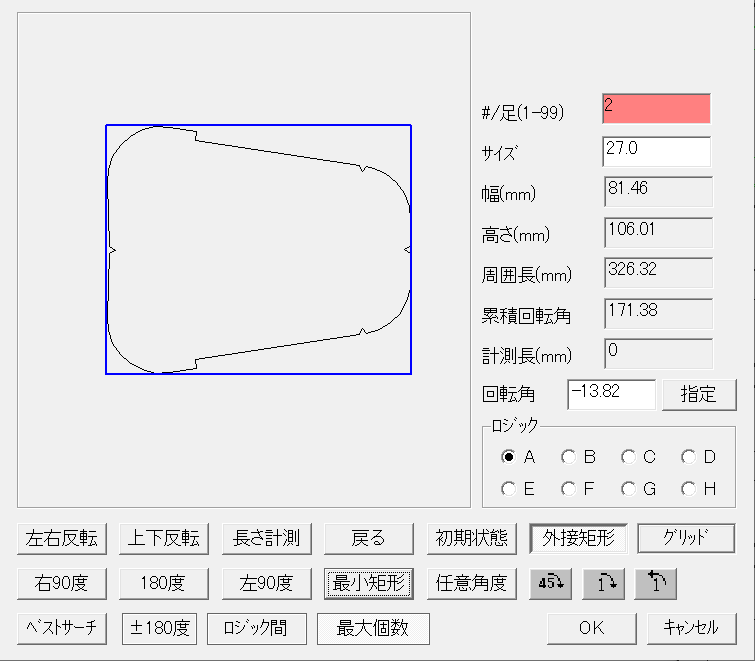

画像は最小外接矩形を求めた結果 1度、15度、90度単位での回転。上下左右反転。
手動による角度指定可能。
最小外接矩形への自動回転。90度/180度/270度回転している場合もある。

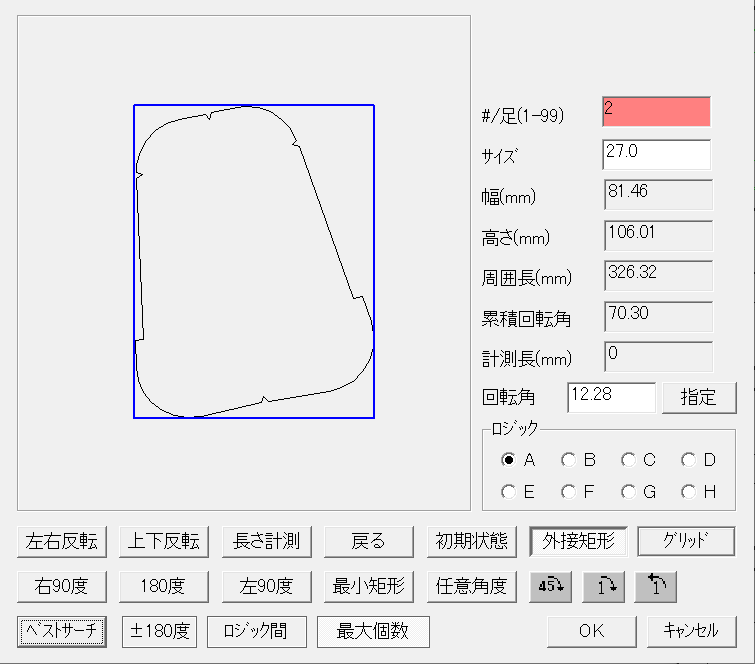

±180度の全周回転の中で、最も数多く並べられる角度を自動選択
全ての配列ロジックの中から最高歩留まりのロジックを選択

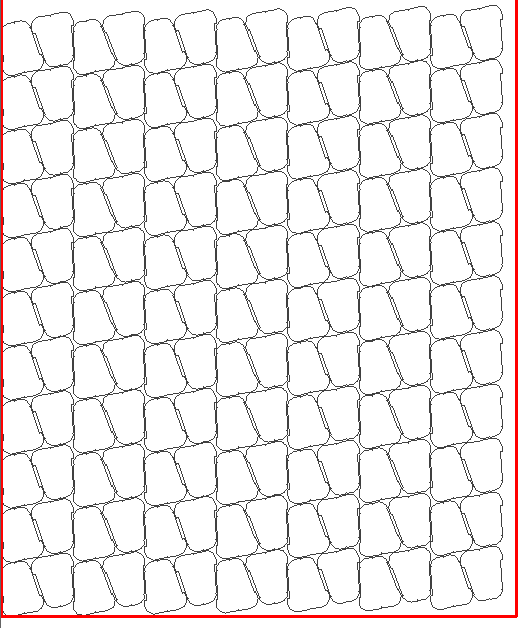

最大個数で並べた結果　154個並んだ

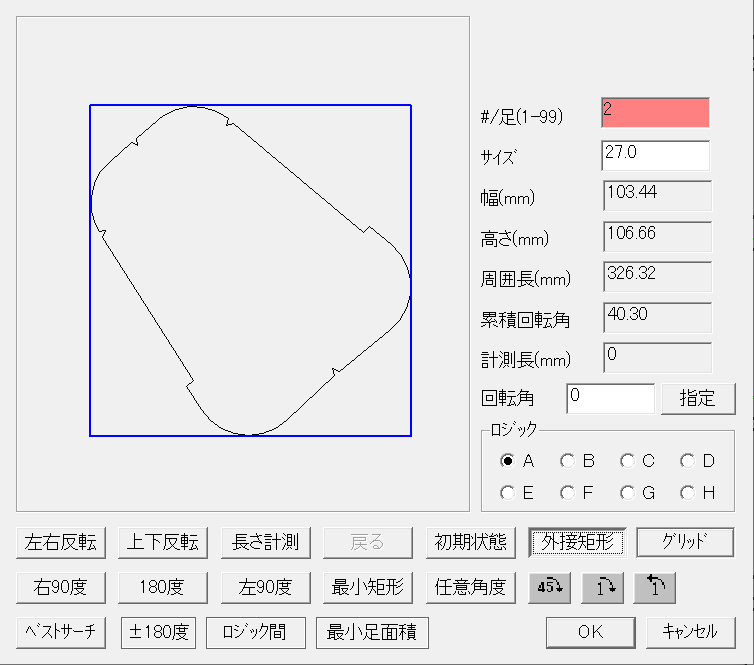

±180度の全周回転の中で、最小ペア面積を最小にする自動選択。

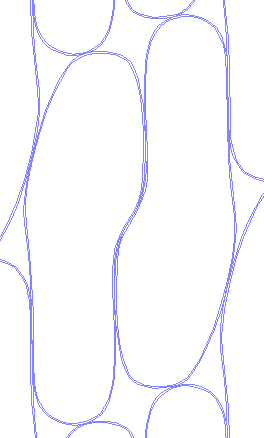

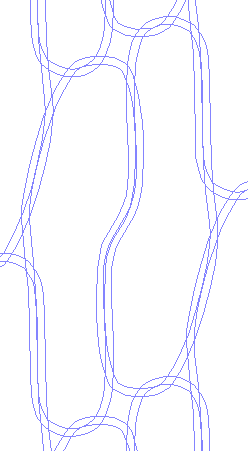

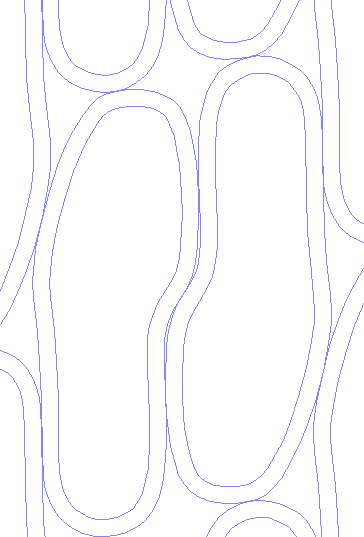

靴や手袋のような左右対称パーツのペアリングをした場合のペア面積を最小にする。

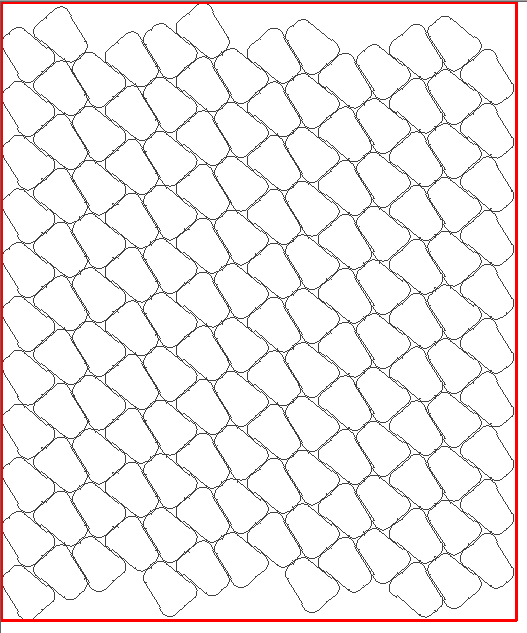

最小ペア面積で並べた結果　147個並んでいる。ペア面積は最小

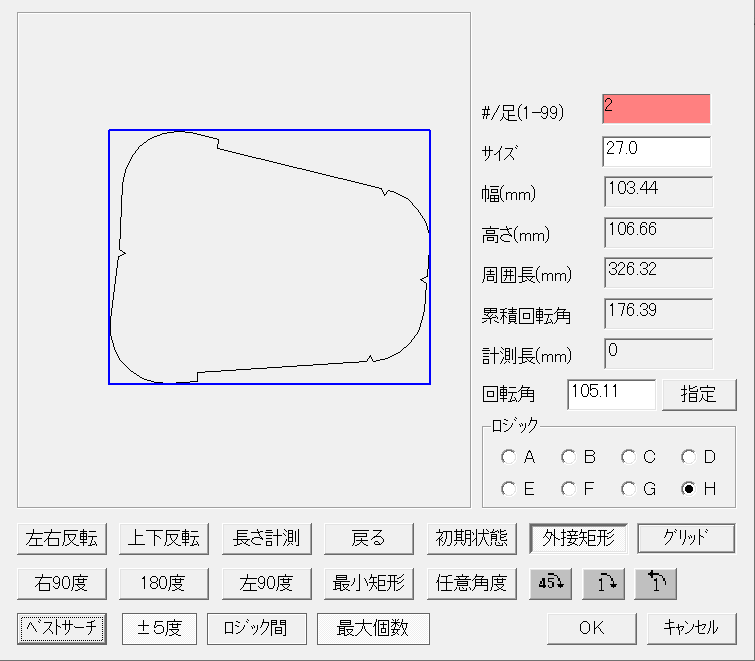

素材の模様、向きがある場合は±0度、1度、5度の角度制限可能
全ての配列ロジックの中から最高歩留まりのロジックを選択

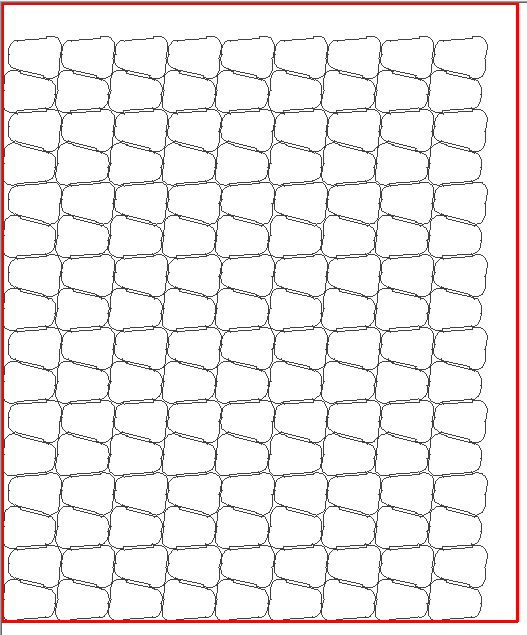

±5度、全ロジックで並べた結果　144個並んでいる

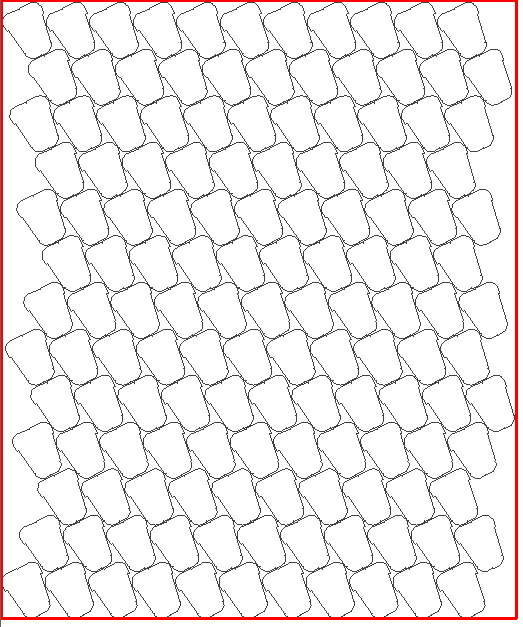

ロジック指定で±180度回転で並べた結果　140個並んでいる

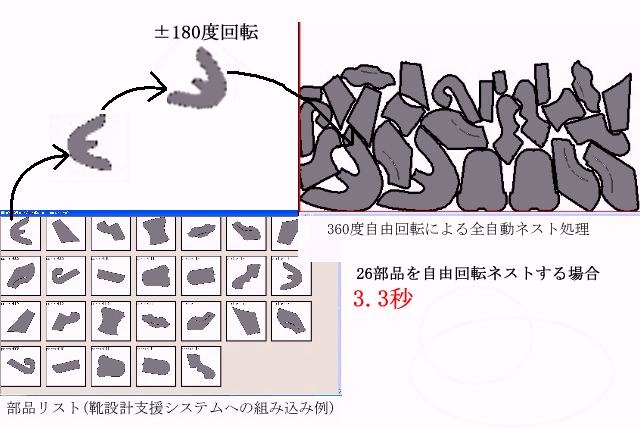

(2) 複数部品自動ネスト

複数の部品に対して、それぞれ個数を指定して、回転後、最高歩留まりの位置に配置
不定形ワーク上への配置が可能

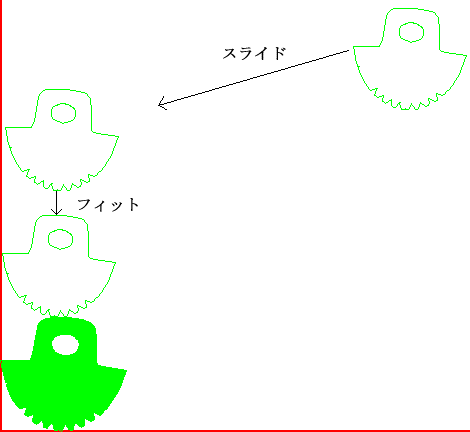

配置優先位置の設定が可能(下優先あるいは均等)

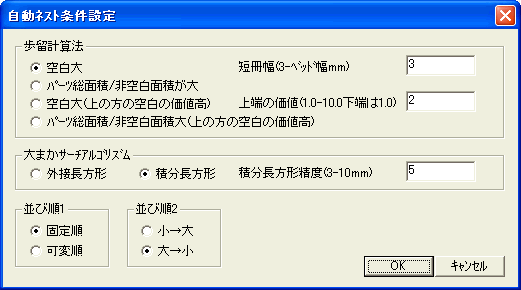

歩留まり計算法、並び順（サーチアルゴリズム）の設定

歩留まり計算法

ラジオボタンの意味は以下の通り
いずれも、面積計算のための短冊幅を小さくするほど計算精度が上がる。
下端の価値を1.0とした場合の上端の価値を1.0～10.0の範囲で設定する。値が大きいほど、パーツ全体が下に詰まる傾向が高くなる。

空白大

パーツ総面積/非空白面積が大

空白大(上の方の空白の価値高い)

パーツ総面積/非空白面積が大(上の方の空白の価値高い)

並び順1、並び順2

並び順1の前に並び順2を説明する。「小→大」は小さいパーツから順に並べていく。「大→小」は大きいパーツから順に並べていくことを指示している。
並び順2だけだと高歩留まりとなることは期待できないが、並び順1を「可変順」とすることによって、ある程度の前後のパーツと並べる順番を入れ替えることができる。
「可変順」だと「小→大」でも大きいパーツが小さいパーツよりも前に来ることがある。
「ある程度の前後のパーツ」であるが、ライブラリではその「程度」を変更することができるが、このGUIでは前後1あるいは2で固定となっている。
