Web版ラスタベクタ変換

(1) index.htmlによる変換画面

Google Cloud Run上のWebアプリケーションは(https://artlogic-alvec.cloud.run)です
Microsoft Azure App/Amazon ECS Express Mode上でも動作確認しています
アップロードした画像ファイルは、変換の成否にかかわらず即座に消去されます
心配な場合は、ソースコードを入手することでオンプレミスで無制限に変換機能を使うことができるようになります

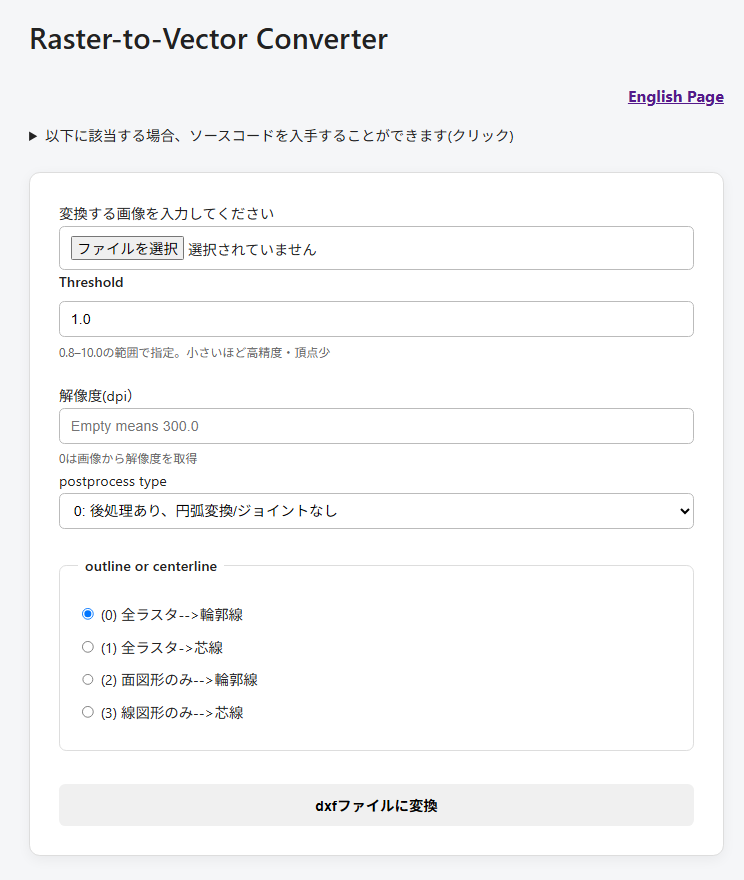

Web版ラスタベクタ変換画面　全容

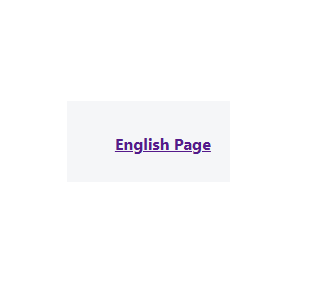

英語<-->日本語の切り替え

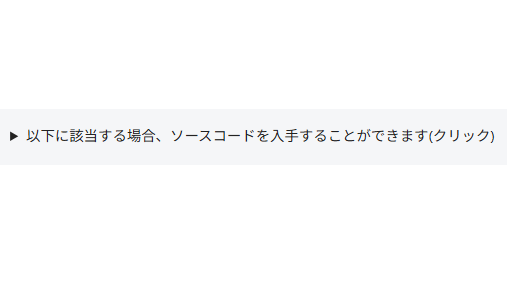

「以下に該当する場合、ソースコードを入手することができます（クリック）
この行をクリックすると、ソースコードの入手についての説明が表示されます。
もう一度クリックすると説明が消えます

クリックすると詳細が表示されます。もう一度クリックすると詳細が閉じます

以下に該当する場合、ソースコードを入手することができます(クリック)

1. 秘匿性が高い画像をサーバーに送りたくない
　 ローカルなPCで処理を完結したい
2. 8000×8000、最大32Mピクセルより大きい画像を変換したい
　 ギガピクセル級の巨大な画像でも変換可能
3. 無制限に大量の画像を高速で変換したい
　 web版は、同一IPアドレスからのリクエスト制限により3枚/1分、20枚/1時間となっています
　 オンプレミス版は無制限。10,000ファイル/1時間でも可能です。
4. 変換パラメータや後処理を細かくコントロールしたい
　 細かい変換パラメータのコントロール
　 円変換やスプライン変換、鋭角鮮鋭化、交差点の座標補正等18種類の後処理
5. 自社でweb/デスクトップアプリケーションを展開/発売したい
　 商用利用可能、Web展開可能
　 ソースコードを第三者に公開することにだけ制限があります
6. 特に理由は無いがオンプレミスで実行したい
　 Windows/Linux/32bit/64bitでの組み込み可能
　 自社サーバーでの運用のためのソースコードも完備
7. 単に変換のアルゴリズムを学びたい
　 他のライブラリへの依存はありません。ライブラリ内ですべてが完結
　 Google Cloud Run/Azure App Service/Amazon ECS Express Modeで動作確認済み
　 Pythonからの呼び出しコード付属。Python/Flask/gunicornコード完備 　 Pythonによるデスクトップアプリケーションソースコード付属

問い合わせ先有限会社アートロジックホームページ ダウンロード購入先有限会社アートロジック shopify ページ（近日公開）

(2) index.htmlによる変換：「変換する画像の入力」と「dxfファイルに変換」

変換する画像を選んで、「dxfファイルに変換」ボタンをクリックしてみましょう
最初にローカルPC上の画像ファイルを指定します
必要に応じて変換オプションを指定して、「変換」ボタンをクリックすると画像ファイルがアップロード後に変換
変換結果はdxfファイルとして自動的に、ブラウザで設定したダウンロード先にダウンロードされます

変換する画像の入力前

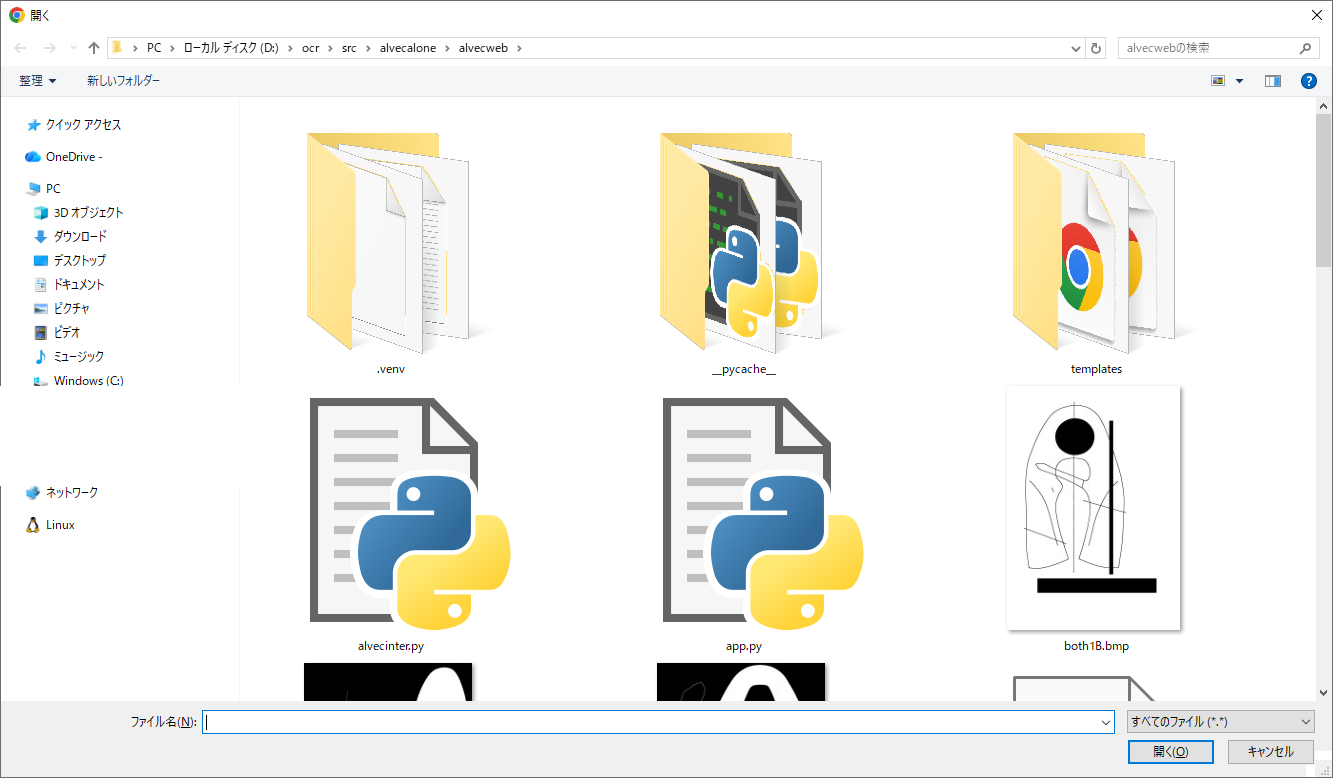

ローカルPC上の変換する画像を選択します

選択した画像ファイル名が表示されます

dxfファイルに変換してダウンロード

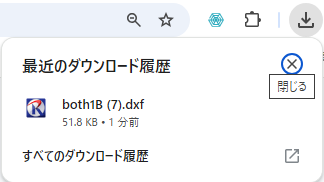

ダウンロードファイルの確認

(3) 変換オプションの指定

• 変換精度の指定
精度が高いと頂点が多く、精度が低いと頂点が少なくなります
• 解像度の指定
dpi単位で解像度を指定します。0を指定すると画像ファイルの解像度情報を使います
ラスタ画像のピクセル単位を、dxfファイルのmm単位に変換するために必要な情報です

• 後処理の指定
後処理の有無を指定します。後処理は18種ありますが、ここでは後処理無しも含めて4つの選択肢となります

• 前処理の指定
前処理の有無を指定します。面図形の輪郭を抽出するか、線図形の芯線を抽出するかを4つの選択肢から指定します

精度・頂点数バランスパラメータを0.8～10.0の範囲で指定
数値が小さいほど、精度が高く、頂点数が多くなります
数値が大きいほど、精度が低く、頂点数が少なくなります

解像度を指定します
画像ファイルの解像度情報を使う場合は"0"を指定してください
Web版の自動ネストアプリでは、カメラ画像を自動補正して解像度も同時に推定する機能がありますが、本アプリではカメラ画像は対象としていません

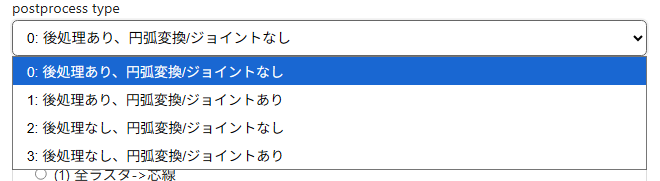

後処理指定
18種の後処理のうち、「近接頂点の統合」「同一直線上の不要頂点の削除」「鋭角の鮮鋭化」の3つを固定パラメータで実行します。セットで実行するため、どれか一つを実行することはできません
また、円弧変換＋ジョイント(交差点での突き抜け処理)するか否かを指定することもできます。片方だけを実行することはできません

• (0)　3つの後処理を実行する。円弧変換もジョイントも無し
• (1)　3つの後処理を実行する。円弧変換もジョイントもあり
• (2)　後処理を実行しない。円弧変換もジョイントも無し
• (3)　後処理を実行しない。円弧変換もジョイントもあり

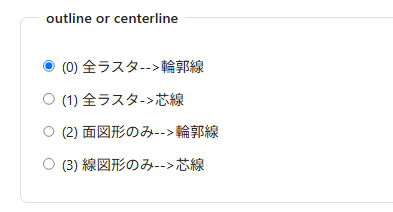

輪郭変換と芯線変換のどちらを実行するかを指定します。面図形だけを輪郭変換、線図形だけを芯線変換することもできます

• (0)　全ラスタ画像を対象に輪郭変換する
• (1)　全ラスタ画像を対象に芯線変換する
• (2)　面図形のみを対象に輪郭変換する
• (3)　線図形のみを対象に芯線変換する

(4) curlによるサーバー機能呼び出し

linuxのcurlコマンドによって、サーバーの機能を全て使うことができます。

キー	内容	キー=値の例
input_file	送信する入力ファイル名。"@"は後続のファイルを送信するという意味	input_file=@sample1.bmp
threshold	threshold値(0.8～10.0)	threshold=1.0
dpi	解像度(単位dpi)　：　0の場合は画像ファイルの解像度情報を使う	dpi=300
flag	後処理フラグ (0)　3つの後処理を実行する。円弧変換もジョイントも無し (1)　3つの後処理を実行する。円弧変換もジョイントもあり (2)　後処理を実行しない。円弧変換もジョイントも無し (3)　後処理を実行しない。円弧変換もジョイントもあり	flag=0
centerline	変換対象と前処理 (0)　全ラスタ画像を対象に輪郭変換する (1)　全ラスタ画像を対象に芯線変換する (2)　面図形のみを対象に輪郭変換する (3)　線図形のみを対象に芯線変換する	centerline=0

                    flask --app app run \
                        --debug \
                        --host 127.0.0.1 \
                        --port 5000


                    http://127.0.0.1:5000 or http://localhost:5000


                    curl \
                    -F "input_file=@sample1.bmp" \
                    -F "threshold=1.0" \
                    -F "dpi=300.0" \
                    -F "flag=0" \
                    -F "centerline=0" \
                    http://127.0.0.1:5000/convert \
                    --output result1.dxf


                    $ gunicorn \
                        --bind 127.0.0.1:5000 \
                        --workers 1 \
                        --threads 1 \
                        --timeout 120 \
                        --access-logfile - \
                        --error-logfile - \
                        app:app


                    curl \
                      -F "input_file=@sample1.bmp" \
                      -F "threshold=1.0" \
                      -F "dpi=300.0" \
                      -F "flag=0" \
                      -F "centerline=0" \
                      https://artlogic-alvec.cloud.run \
                      --output result1.dxf


(6) ソースコード

ライブラリのソースコードは有償です
全ソースコード付属。内容は以下の通り
